Surface Mount Polyment ESD Suppressor

EPESD Series/0201

Low Capacitance Bidirection ESD Protection

0201系列外观

EPESD020112A005FR外观

EPESD020112A005FR引脚配置

EPESD020112A005FR特点

快速响应时间（<1ns）
低漏电流
低箝位电压
0201 超小型SMD封装
超低电容：0.05pf（典型值）（任何I/O到GND）
保护单线 I/O 端口

IEC 兼容

IEC61000-4-2 (ESD) ±15kV (air), ±15kV (contact)IEC61000-4-4 (EFT) :40A (5/50ns)

EPESD020112A005FR应用

智能手机/移动互联网设备
笔记本电脑/台式电脑
DVI
高速以太网
HDMI
USB 2.0 和 USB 3.0
DP
MDDI

EPESD020112A005FR机械特性

JEDEC 0201 PackageMolding Compound Flammability Rating : UL 94V-OQuantity Per Reel : 15,000pcsReel Size : 7 inchHalgen Free

Maximum Ratings(T =25°C unless otherwise specified )

Parameter	Symbol	Value	Units
Contact Discharge Voltage Per IEC61000-4-2	VESD	15	kV
AIR Discharge Voltage Per IEC61000-4-2	VESD	15	kV
Operating Temperature Range	TJ	-40~+90	°C
Storage Temperature Range	TSTG	-55~+125	°C

电气特性

Part Number	Continuous operating Voltage (V)	Leakage Current ( I_L )(μA)	Response time (ns)	Trigger Voltage ( V_T )(V)	Clamping Voltage ( V_C )(V)	Capacitance ( C_P@1MHz )(pF)
EPESD020105A005FR	5	0.01	0.6	300	9	0.05
EPESD020112A005FR	12	0.01	0.6	300	23	0.05
EPESD020114A005FR	14	0.01	0.6	300	25	0.05
EPESD020118A005FR	18	0.01	0.6	300	30	0.05
EPESD020124A005FR	24	0.01	0.6	300	35	0.05

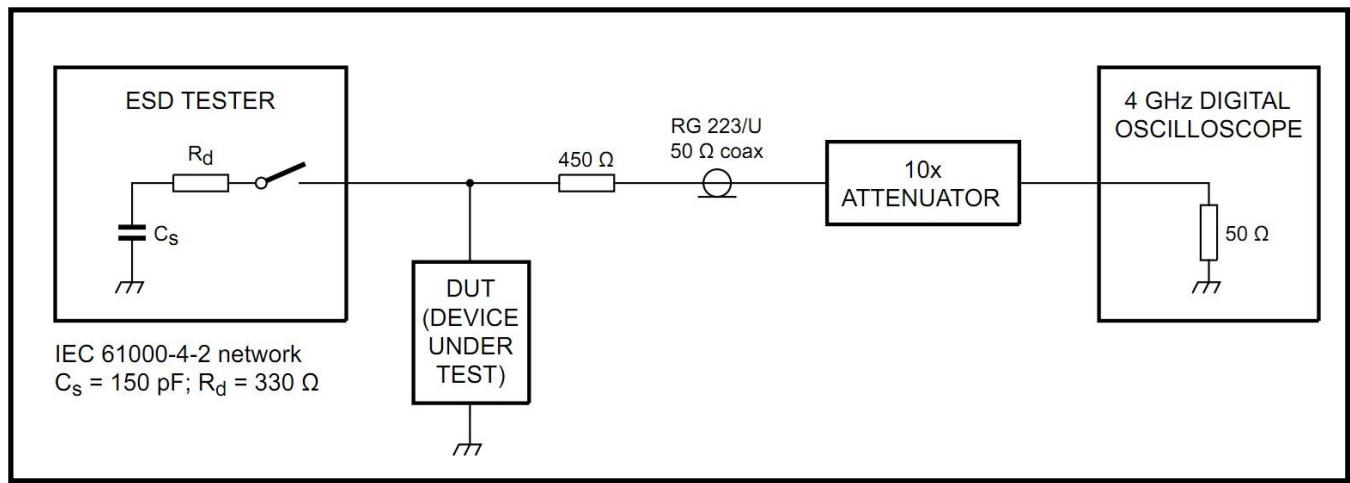

Typical ESD Response (IEC61000-4-2,8kv contact discharge)

典型特征

EPESD020112A005FR应用案例

I/O 保护

EPESD020112A005FR应用案例：I/O保护

USB3.0 保护

EPESD020112A005FR应用案例：USB3.0

PCB 布局建议

建议遵循以下准则：

将 EPESD 放置在尽可能靠近输入端子或连接器的位置可能
最小化 EPESD 和受保护信号之间的 lpath 长度线
尽可能使用接地层以减少寄生 PCB 的电容和电感会降低 PCB 的有效性过滤装置。

尺寸(0201)

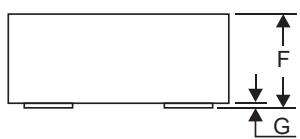

EPESD020112A005FR尺寸

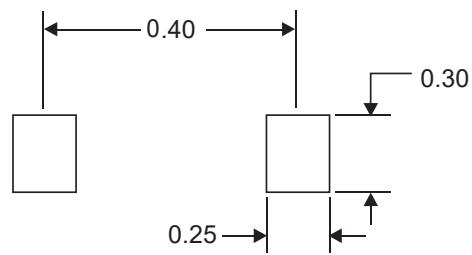

EPESD020112A005FR尺寸 Recommended Mounting Pad Layout

DIM	Millimeters		Inches
DIM	Min	Max	Min	Max
A	0.50	0.70	0.019	0.028
B	0.25	0.35	0.010	0.014
C	0.20	0.30	0.007	0.012
D	0.14	0.24	0.005	0.009
E	0.38BSC		0.015BSC
F	0.25	0.40	0.010	0.016
G	0.00	0.05	0.000	0.002

Dimensions in millimeters

EPESD020112A005FR封装信息

Dimension	Typical	Unit
A0	0.38	mm
B0	0.68
K0	0.32
P0	4.00
P1	2.00
P2	2.00
T	0.20
E	1.75
F	3.50
D0	1.55
D1	0.20
W	8.00

DIMENSIONS ARE: MILLIMETERS

EPESD020112A005FR规格参数
	Type	极低容值ESD
	RoHS
	制造商	SPSEMI
	VRWM/V	12
	VC/V	23
	Trigger Voltage/V	300
	IR/uA	0.01
	Cj @10MHz/pF	0.05
	Response time/nS	0.6
	IEC61000-4-2 (ESD)contact/KV	15
	IEC61000-4-2 (ESD)air/KV	15

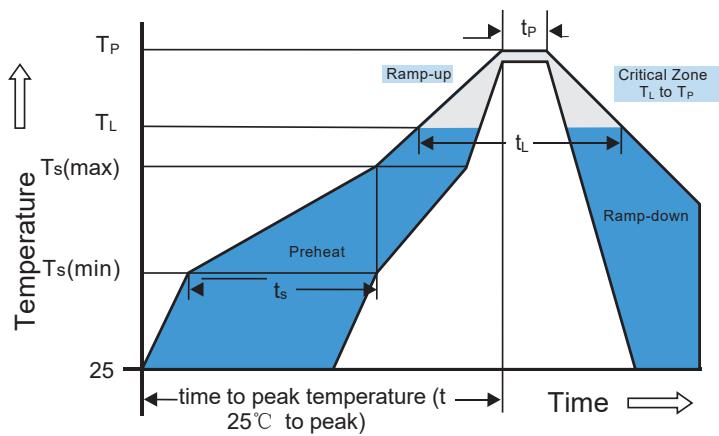

Re"ow Condition		Pb-Free assembly (see Fig.1)
Pre Heat	-Temperature Min(Ts(min))	+150°C
	-Temperature Max(Ts(max))	+200°C
	-Time(Min to Max)(ts)	60-120secs
Average ramp up rate (Liquidus Temp(TL) to peak)		3°C/sec.Max.
Re"ow	-Temperature(TL)(Liquidus)	+217°C
	-Temperature(tL)	60-150secs
Peak Temp(TP)		+260(+0/-5)°C
Time within 5°C of actual Peak Temp(tp)		30 secs.Max.
Ramp-down Rate		3°C/sec.Max.
Time 25°C to Peak Temp(TP)		8 min.Max.
Do not exceed		+260°C
