GH1835 双通道动态差分霍尔传感器电路

$♠$ 产品描述

GH1835 是一种具有两个独立通道的差分霍尔效应传感器 IC。基于霍尔效应的工作原理，穿过霍尔集成电路的偏置磁场的强度和方向，将随运动着的齿轮的齿顶、齿谷（齿间隙）位置的不断变化而改变，从而两个差分霍尔传感器感测到的磁场信号的差转变成了差分电压信号，这个微弱的电压信号经滤波、放大和自适应比较以后，触发电路内部的开关单元电路进行开和关的动作，于是在该电路的输出端就产生了对应于齿轮形状的高低电平数字信号。GH1835 包含有两组这样的差分霍尔通道，从而可以同时输出两组正交的信号。

GH1835 电路内部包含有稳压器、两组差分霍尔传感器、温度补偿、小信号放大器、带通滤波器、自适应窗口比较器和漏极开路输出级等单元模块。采用了双传感器差分结构感测磁场变化量的差，来代替单个传感器感测磁场的绝对变化量，这一设计方案使得温度漂移、制造工艺的波动、偏置磁场的离散型等对参数性能的影响减少到了最低程度。由于包含了内部稳压器单元和温度补偿单元，所以GH1835 可以在 $3.5\sim 24\mathrm{V}$ 的电压范围和 $-40\sim +{150}^{\circ }\mathrm{C}$ 的温度范围内稳定可靠地工作。正因为GH1835 所具有的众多优势和特征，使得它特别适合于非零速的齿轮、位置、时间等检测方面的应用。

$♠$ 产品特点

工作电压范围：3.5~24V

• 工作温度范围宽： $-40\sim +{150}^{\circ }\mathrm{C}$

最大工作频率：20KHz

• 差分霍尔传感器结构，灵敏度高

$•$ 双通道正交输出

$•$ 有效检测距离范围宽

• 对称的磁场开关点，保证了占空比的稳定

输出电平和任何逻辑电路相兼容

能抗物理应力和EMI电磁干扰

• 抗抖动能力强，不易误动作

$♠$ GH1835典型应用

凸轮轴传感器

曲轴传感器

$•$ 速度和位置检测

$•$ 转速表和计数器

链轮转速

• 链条输送机的速度和距离

$•$ 运动停止检测

$♠$ GH1835订购信息

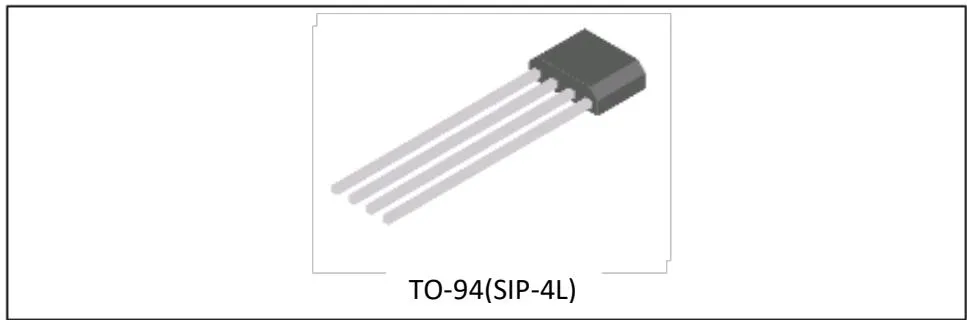

备注：1）L代表工作温度范围为 $-40\sim {150}^{\circ }\mathrm{C}$ ；2）UB代表封装形式为TO-94(SIP-4L)

$♠$ GH1835管脚定义

管脚描述

$♠$ GH1835功能框图

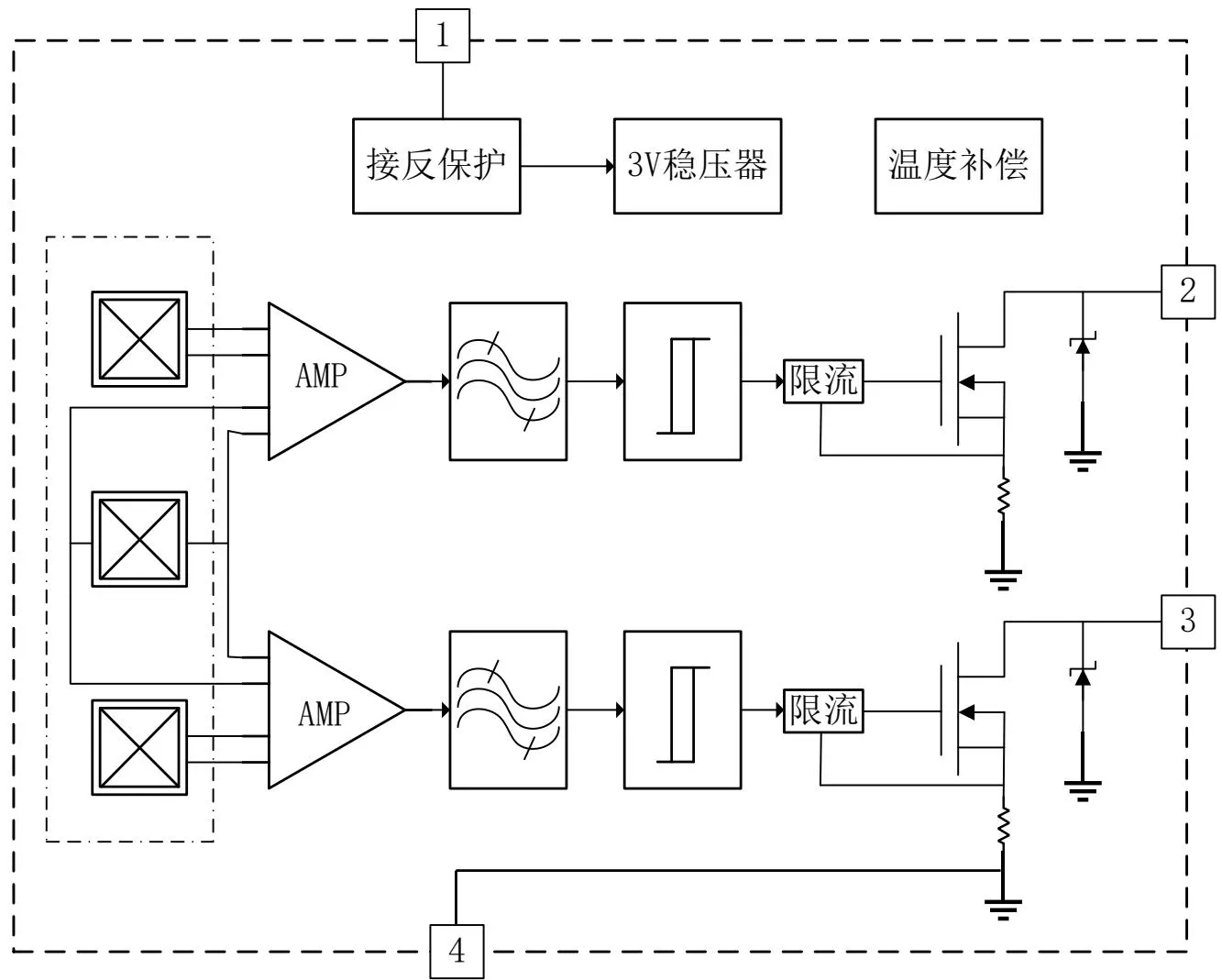

图1，GH1835的内部功能框图

$♠$ GH1835极限参数（备注1）

$♠$ GH1835特性参数

工作特性指的是在整个工作电压和工作温度范围内，除非另有说明。典型值的测试条件： ${\mathrm{V}}_{\mathrm{C}\mathrm{C}}=12\mathrm{V}$ 和 ${\mathrm{T}}_{\mathrm{A}}={25}^{\circ }\mathrm{C}$

备注：1）超出其中任何一个最大额定值，器件都有可能受到损害

2)能正常工作的最大电源电压，必须根据结温和功耗的限制进行调整

3)这个参数主要不是受GH1835内部电路的影响，它主要由外部接口电路决定

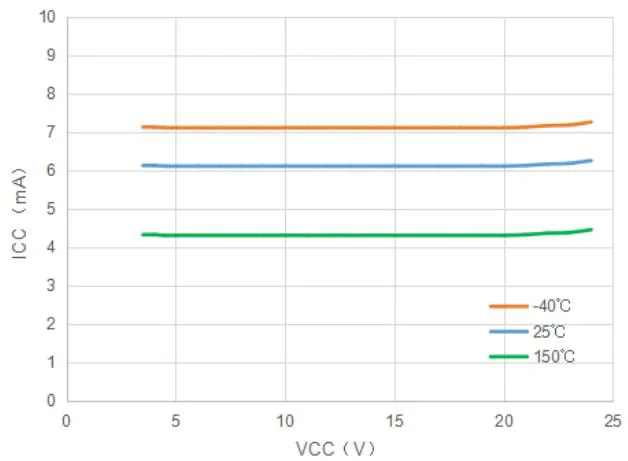

ICC vs. VCC (TA=25°C)

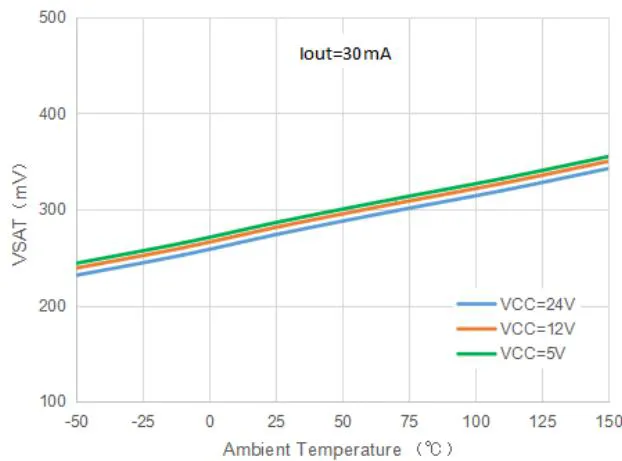

VSAT VS. TA

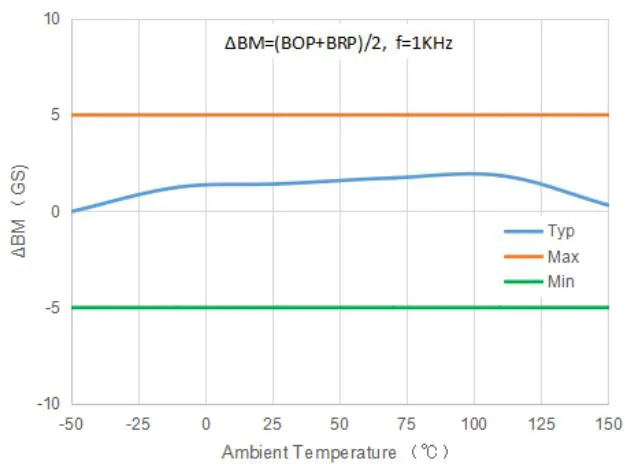

$\mathrm{\Delta }𝖡𝖬$ vs.TA

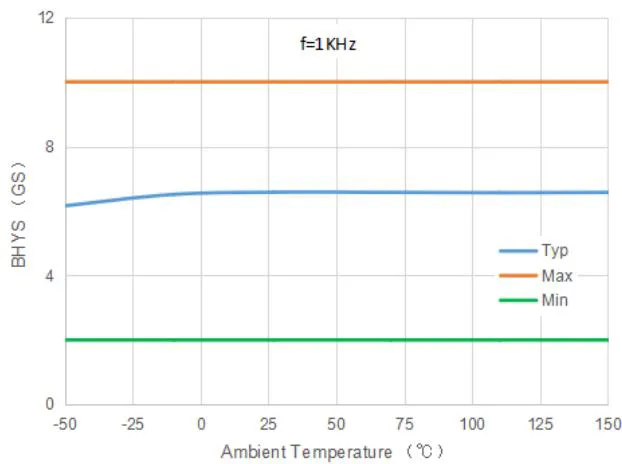

BHYS vs. TA

$♠$ 传感器工作原理

磁力线在铁类等导磁材料附近会偏离原来的方向而发生畸变，所以磁力线方向和磁场强度会随着铁类齿轮的运动而改变。GH1835内含有两套独立的霍尔传感器对。如果一个霍尔传感器面对着齿轮的齿顶，另一个霍尔传感器面对着齿轮的齿谷（齿间隙），那么就产生了一个差分磁场信号。随着齿轮从齿顶、齿谷的运转变换，这个差分磁场信号的极性也会以相同的速度改变，相应的磁场变化量通过内部信号处理电路转化为电

压信号并去触发和控制输出级电路，使其在导通（输出低电平）和截止（输出高电平）状态之间进行转换。最大的差分磁场信号是发生在齿的边缘处，当差分磁场信号超过 $\mathrm{\Delta }{B}_{\mathrm{R}\mathrm{P}}$ 时，GH1835的输出管就会关断（截止，VOUT为高电平）。随着差分磁场信号低于 $\mathrm{\Delta }{B}_{\mathrm{O}\mathrm{P}}$ ，GH1835的输出管就会打开（导通，VOUT为低电平）。需要指出的是，在静态时没有磁场改变量，所以输出信号是不确定的。

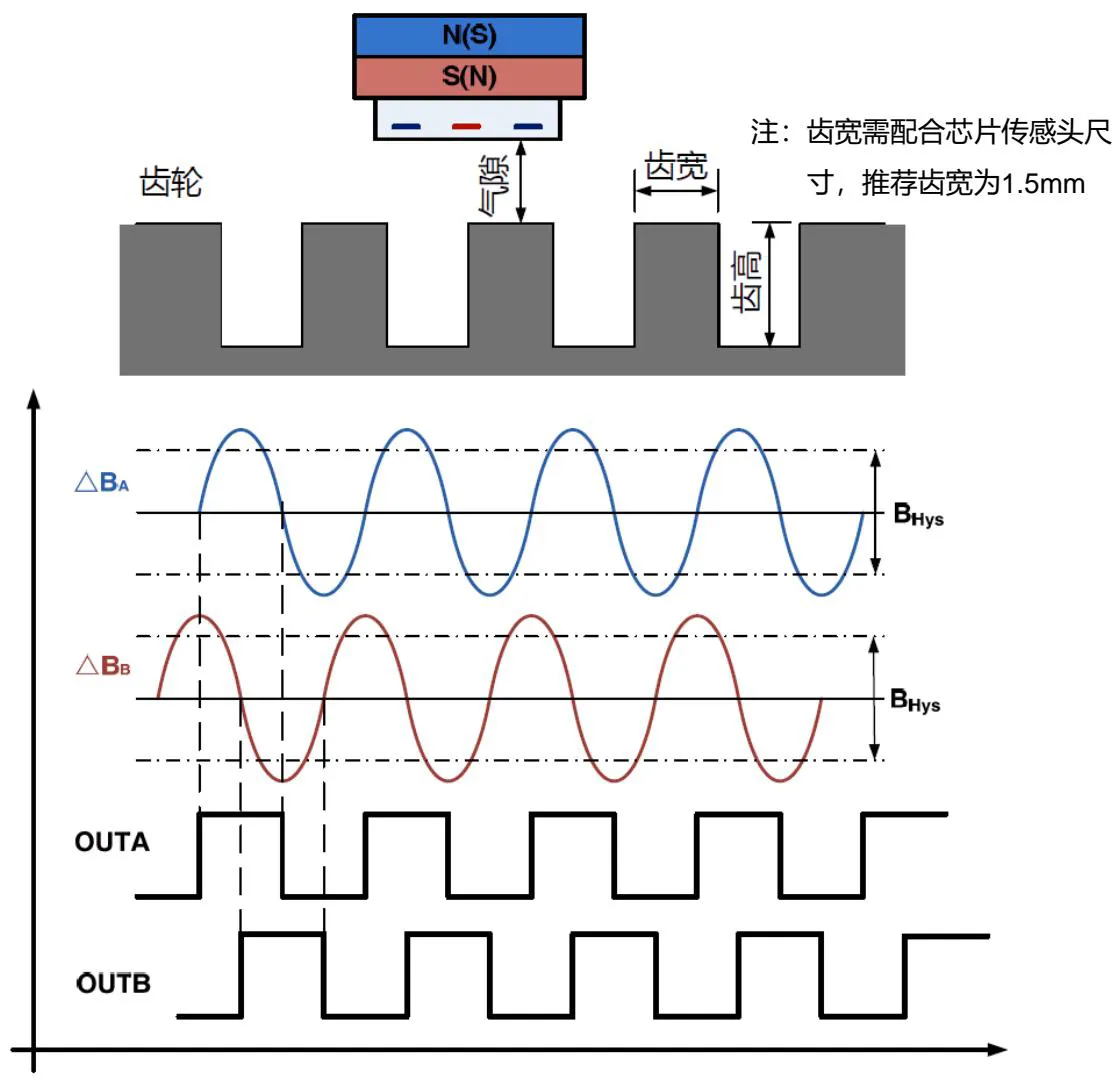

图2，GH1835做为齿轮传感器应用时的基本工作原理

典型应用电路

稳定电源下的应用

GH1835 一般不需要额外复杂的保护线路，这是因为其内部包含的片上稳压器可以承受外接电源在 $3.5\sim 24\mathrm{V}$ 内的变化和波动。但在杂散噪声较大的环境中应用时，建议还是在电源线上加上一个基本的 RC 低通滤波器（ ${𝖱}_{𝖨𝖭}\&{𝖢}_{𝖨𝖭}$ ），另外作为可选项还可以在输出上加一个输出电容（ ${𝖢}_{𝖮𝖴𝖳}$ ），如图 3(A) 所示。由于 GH1835 采用的是集电极开路输出级结构，输出端的上拉电阻 ${𝖱}_{𝖫}$ 是必不可少的。

非稳定电源下的应用

在汽车等复杂恶劣环境中应用时，GH1835传感器的供电来自于非稳定的电源例如电池，一般都需要充分的保护，才能使传感器承受那些来自于电源正负极的瞬态变化和干扰。不同的汽车制造商

（A）稳定电源下的应用

$$R_{LA},R_{LB}=2k\mathrm{\Omega }$$

$$R_{IN}=100\mathrm{\Omega },R_{IN}\mathrm{\text{是 可 选 项 ， 不 是 必 须 的}}$$

$$C_{IN}=4.7nF,C_{IN}\mathrm{\text{是 可 选 项 ， 不 是 必 须 的}}$$

$${\mathrm{C}}_{\mathrm{A}},{\mathrm{C}}_{\mathrm{B}}=100\mathrm{p}\mathrm{F},{\mathrm{C}}_{\mathrm{A}},{\mathrm{C}}_{\mathrm{B}}\mathrm{\text{是 可 选 项 ， 不 是 必 须 的}}$$

$$DZ\mathrm{\text{为 齐 纳 二 极 管 ， 需 要}}DZ>VCC\mathrm{\text{且}}DZ<20V,DZ\mathrm{\text{是 可 选 项 ， 不 是 必 须 的}}$$

之间这种电压瞬态变化和干扰的规格会有所不同，所以应该针对每个具体的应用来优化设计对应的保护电路。如图3(B)就是一个简单的使用分立元件的保护电路，电源线上的RC低通滤波器（ ${𝖱}_{𝖨𝖭}\&{𝖢}_{𝖨𝖭}$ ）用以滤除EMI/RFI的干扰，稳压二极管（Dz）用于对超过24V电压的过电压保护；对于低于24V的电压保护，GH1835内部电路是能足够保证的。串联电阻（ ${𝖱}_{𝖨𝖭}$ ）提供电流限制并和电容（ ${𝖢}_{𝖨𝖭}$ ）一起组成低频噪声滤波器，稳压二极管和限流电阻的大小应考虑功耗的要求。串联二极管（ ${𝖣}_{𝖲}$ ）作为接保护，用来避免反向瞬间电压对外部这个稳压二极管和GH1835内部电路的冲击，所以串联二极管必须具有足够大的反向击穿电压。

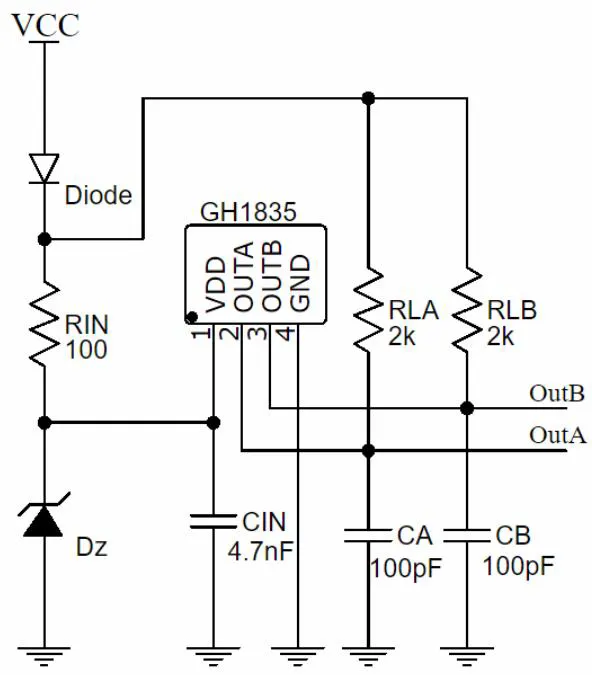

（B）非稳定电源下的应用

图3，GH1835的典型应用电路示意图

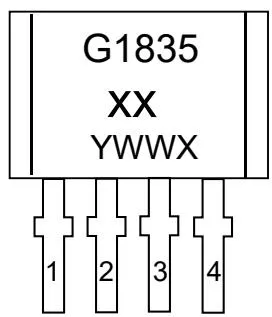

$♠$ G1835打标信息

G1835：芯片名称。

XX：版本号。

YWWX: Y: 年。

WW: 周

X：内部代码，参考采购订单。

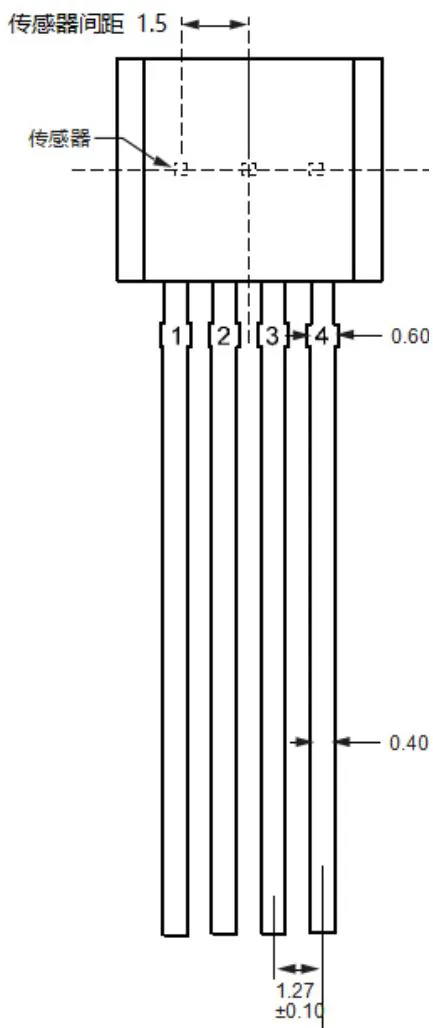

G1835封装信息

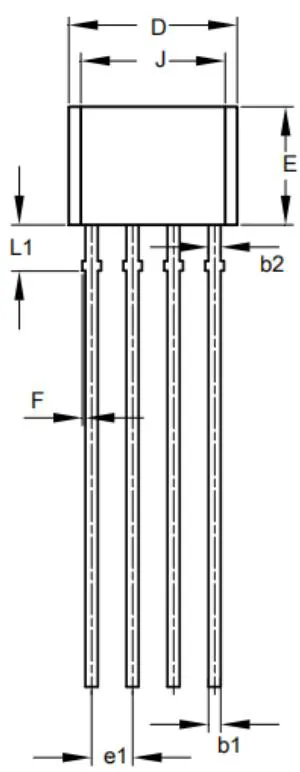

4 脚的 SIP 封装（标准 TO-94 封装），单位：mm
