AU1612

AU1612

制造商

厂商型号

规格书

描述

ECEC(浙江东晶电子股份有限公司)

AU1612

AU1612规格书下载

1.6*1.2*0.35 24~54MHZ 基本波

我要询价

AU1612规格参数
Type 谐振器
RoHS
制造商 ECEC
产品尺寸 1.6*1.2*0.35
频率范围 24~54MHZ
振荡模式 基本波

AU1612详情

SMD石英晶体谐振器 AU1612

AU161特点

  • 适用于手机等通信设备以及其它数字化设备中.

  • 超小型化、超薄式,超轻 (1.6 x 1.2 x 0.35 mm typ)

  • 频率范围：16.000MHz~50MHz

  • 采用金锡焊接，具有高信赖性.

  • 适合于自动安装.

  • 无铅化.

AU1612标准规格

AU-1612
频率范围(F0) 24.000MHz~29.999MHz 30MHz~54.000MHz
振动模式 基本波
调整频差(at 25℃) +/-30ppm ' +/-10ppm or specify
温度频差(基准温度点 25℃) +/-30ppm ' +/-10ppm or specify
温度范围 -20℃~+70℃ or specify
贮存温度范围(TSTG) -40℃~+85℃
等效电阻 100Ω max 80Ω max
静态电容(C0) 3pF max
激励功率 10 μW (200 μW Max)
负载电容 12pF 10pF 8pF or specify
年老化率 +/-3 ppm/year Max

有特殊规格请您向我司销售人员咨询

AU161规格尺寸

AU1612规格尺寸 图1

AU1612规格尺寸 图2

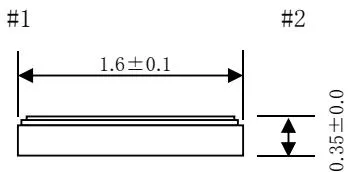

AU1612规格尺寸 图3

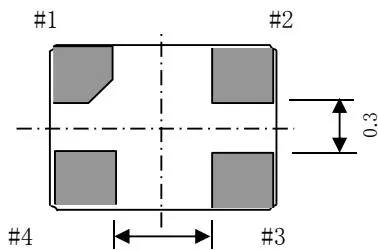

AU1612规格尺寸 图4

0.5

单位：mm

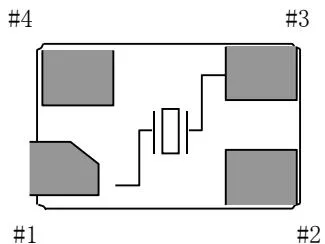

*内部连接(Top View)

AU1612 内部连接

#1,#3 连接石英晶体

#2,#4 连接接地

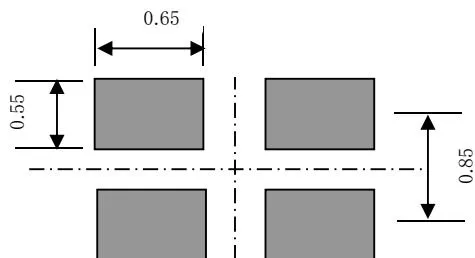

*建议焊接区域块

AU1612建议焊接区域块

AU1612建议焊接区域块 图2
